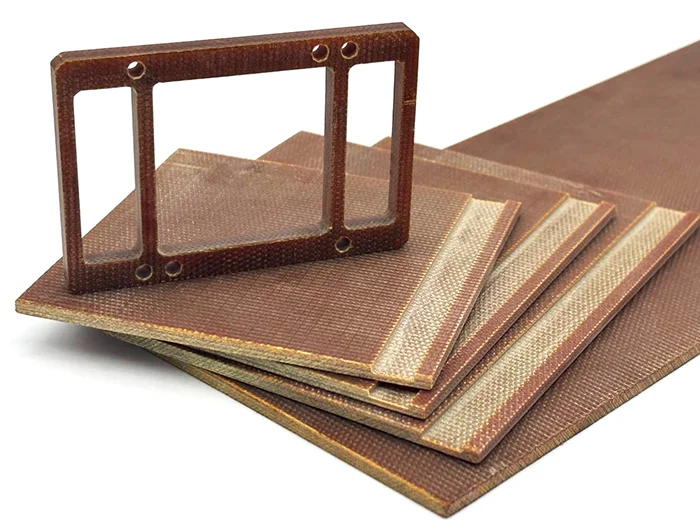

Polyimide Glass insulation plate

PI 단열 절연판

NEMA G30

  • 유리섬유 수지 적층판 중 Polyimide +Glass fabric 적층판은 뛰어난 전기절연성 내열성 및 강도로 인해 최고의 성능을 발휘는 적층판입니다.
    극저온에서 최고 250℃까지 사용할 수 있을 뿐 아니라 PI의 탁월한 전기절연성을 동시에 가지는 소재로, 극저온 고내열 고강도 고절연선 소재로 사용되고 있다.

특성

  • 01

    높은 내열성 max 200℃ (단시간 250℃)

  • 02

    탁월한 전기절연성

  • 03

    탁월한 기계적 강도

  • 04

    내화학성 및 형태안정성

  • 05

    Color : Dark brown

용도

  • 극저온용 부품
  • 우주항공용 부품
  • 용접 토치 등 고온용 부품
  • 극저온 고온에서의 절기절연재

규격

  • 0.1mm~25mm thick
  • 1250 x 1250mm 2500 x 2500mm
  • 튜브 제작 가능함

물성

PI GC 301 / NEMA G30
Mechanical properties Testmethod Thickness Value Unit
Bending strength at RT ISO 178 ≥ 1,6 mm 450.0 MPa *1
Bending strength ata high temperature ISO 178 ≥ 1,6 mm 360.0 MPa *F
Modulus of elasticity ISO 178 ≥ 1,6 mm 25000.0 MPa *1
Compressive strength ISO 604 ≥ 5,0 mm 650.0 MPa *1
Izod impactstrength, parallel with layers ISO 180/2A ≥ 5,0 mm 55.0 KJ/m2 *1
Shearing strength, parallel ISO 60893-2 ≥ 5,0 mm 55.0 MPa *1
Tensile strength ISO 527 ≥ 1,6 mm 300.0 MPa *1
Electrical properties Testmethod Thickness Value Unit 　
Electrical strength in 90°C oil IEC 60243-1 3,0 mm 20.0 kV/mm *2
Electrical strength in 90°C oil IEC 60243-1 ≥ 3,0 mm 60.0 kV/25mm *2
Permitivity 50 MHz IEC 60250 ≥ 1,6 mm 4.0 　 *3
Permitivity 1 MHz IEC 60250 ≥ 1,6 mm 0.000 　 -
Dissipation factor 50 MHz IEC 60250 ≥ 1,6 mm 0.010 　 *3
Dissipation factor 1 MHz IEC 60250 ≥ 1,6 mm 0.0 　 -
Insulation resistance after submersion in water IEC 60167 All 500000.0 MΩ *4
Tracking currentindex IEC 60112 ≥ 3,0 mm 250.0 CTI *1
Physical and thermal properties Testmethod Thickness Value Unit 　
Temperature index 20,000 h (T.I.) IEC 60216 ≥ 3,0 mm 200.0 °C -
Fire class IEC 60695-11-10 ≥ 5,0 mm V-0 　 *1
Density ISO 1183-A All 1.95 g/cm³ *1
Water absorption ISO 62-1 50x50x3 mm 25.0 mg *4
Conditioning
  • 1. 24h/23°C/50%RH
  • 2. 24h/23°C/50%RH + 1h/ in oil at 90°C
  • 3. 96h/105°C +1h/23°C/20%RH
  • 4. 24h/50°C + 24h in water at 23°C
  • 5. 96h/105°C + 1h/ in oil at 90°C
  • Notes
  • A: Thickness > 8,0 mm
  • B : Thickness ≥ 4,0 mm
  • C : 1 h/130°C / measured at 130°C
  • D :1 h/150°C / measured at 150°C
  • E : 1 h/180°C / measured at 180°C
  • F : 1 h/200°C / measured at 200°C
  • 이상의 DATA는 참조용으로 사용하여야하며 상이한 조건 등으로 인해 DATA를 보증하지 않습니다.
  • 상세한 제품 특성 및 가공은 문의 부탁드립니다. - sueco@sueco.co.kr
