에폭시 적층판, 에폭시 글라스
Epoxy G10/G11

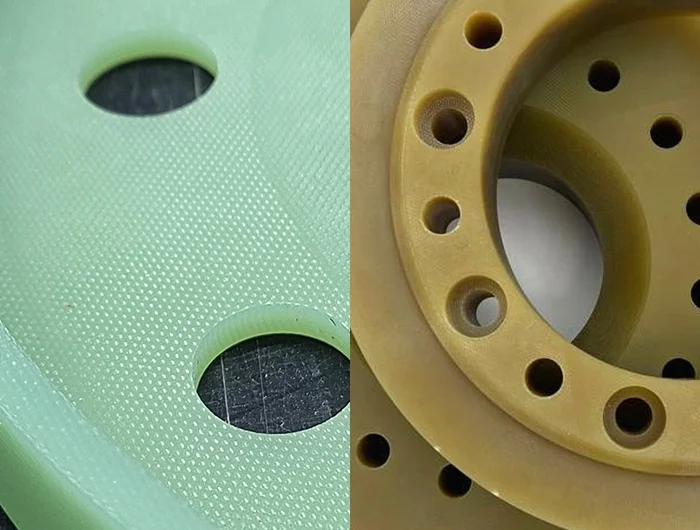

Epoxy G10/G11은 유리섬유 직물에 에폭시 수지를 함침한 후 열과 압력으로 성형된 열경화성 판재형 단열·절연 소재입니다. 저희 수에코신소재는 가공 기술을 기반으로 맞춤형 Epoxy 솔루션을 제공합니다.
Epoxy G10
G10은 유리섬유 직물에 에폭시 수지를 함침한 후 열과 압력으로 성형된 열경화성 판재형 단열·절연 소재입니다.
우수한 전기 절연성과 기계적 강도를 갖추고 있어 전기·전자 및 산업 구조용으로 널리 사용됩니다.
※ FR4 : FR4는 난연제가 첨가된 에폭시 판재이며, 난연 요구 조건을 만족하는 그레이드입니다. 전기·전자 장비 및 PCB 관련 구조 부품에 널리 적용됩니다.
Epoxy G11
G11은 유리섬유 직물에 에폭시 수지를 함침한 후 열과 압력으로 성형된 열경화성 판재형 단열·절연 소재입니다. G10 대비 더 높은 내열 특성을 갖춘 고온용 그레이드입니다.
※EPGC: 약 180°C까지 사용 가능한 내열 특성을 갖춘 그레이드입니다.
G10CR
(Cryogenic Grade)
G10CR은 극저온 환경에서도 물성 유지가 가능하도록 설계된 에폭시 수지가 함침된 유리섬유 기반 판재입니다.
저온 조건에서도 절연 성능과 기계적 안정성이 요구되는 장비에 사용됩니다.
특징
- 01
우수한 전기 절연 성능
- 02
높은 기계적 강도와 치수 안정성
- 03
가공성 및 적용 범위의 유연성
Application
적용
① 전기 · 전자 절연 분야
- 전기·전자 장비용 절연 판재 및 구조 부품
- 배전반, 제어반 내부 절연·지지 부품
- 고전압 환경에서 사용되는 절연 스페이서
② 산업 설비 · 기계 구조
- 산업 설비용 구조 보강 및 지지 판재
- 기계 프레임, 브라켓, 가이드용 구조 부품
- 치수 안정성이 요구되는 설비 내부 부품
③ 고온 · 내열 환경 (주로 G11)
- 고온 환경의 전기 설비 절연 부품
- 열 부하가 반복되는 설비용 절연·단열 부품
- 고온 조건에서도 변형 억제가 필요한 구조 부품
- 극저온 장비 및 시험 설비용 절연 구조
④ 극저온 · 특수 환경 (G10CR 포함)
Sheet size
Specifications
규격
- 판재 규격: 1000 x 1200mm
- 두께: 1~50mm
- 이 외의 규격은 메일로 문의 바랍니다.
물성표(TDS)
| 특성 | G10 | G11 |
|---|---|---|
| MILITARY/FED SPEC | 24768/2 | 24768/3 |
| Military Type | GEE | GEB |
| SPECIFIC GRAVITY (ASTM D792) | 1.8 | -0.05 |
| Rockwell Hardness (ASTM D785) (M scale) | 115 | 115 |
| Moisture Absorption (ASTM D570) Condition D1-24/23 (%) | 0.15 | 0.18 |
| Flexural Strength (ASTM D790) LW 길미방향 (psi) | 70000 | 75000 |
| CW 폭방향 | 60000 | 65000 |
| Flexural Modulus (ASTM D790) LW (psi) | 2700 | 2800 |
| CW | 2300 | 2300 |
| Tensile Strength (ASTM D638) LW (psi) | 50000 | 50000 |
| CW | 36000 | 43000 |
| Izod Impact Strength (ASTM D256) LW (ft/lb/in) | 8 | 7 |
| CW | 6 | 5.5 |
| Compressive Strength (ASTM D695) (psi) | 66000 | 70000 |
| Bonding Strength (ASTM D229) Condistion A flatwise (Ib) | 2200 | 2200 |
| Shear Strength (ASTM D732) (psi) | 2000 | 22000 |
| Max. Operating Temperature (°C) | 120 | 140/180 |
| Coefficient of Thermal Expansion (IPC-TM 650-2) Y-axis (in/in/°C x1) | ||
| Flammability Rating (UL Bulletin 94 Condition A) | HE | HE |
| Breakdown Voltage (ASTM D149) Condition A (KV) | 55 | 60 |
| Electric Strength (ASTM D149) Condition A (V/mil) | 460 | |
| Permittivity (Cond D-24/23) | 4.5 | |
| Dissipation Factor (Cond D-24/23) | 0.02 | 0.02 |
| Arc Resistance (sec) | 100 |
- 이상의 DATA는 평균적 품질의 물성 예시로 참고 자료로 활용되어야 하며, 사안별로 개별 사용자의 책임하에 검증과정을 거처 적용되어야 합니다.
- Sueco does not guarantee the accuracy or completeness of any information contained herein for unknow application. So these data should be used just as a reference.
