Teflon Tube
테프론 열수축 튜브

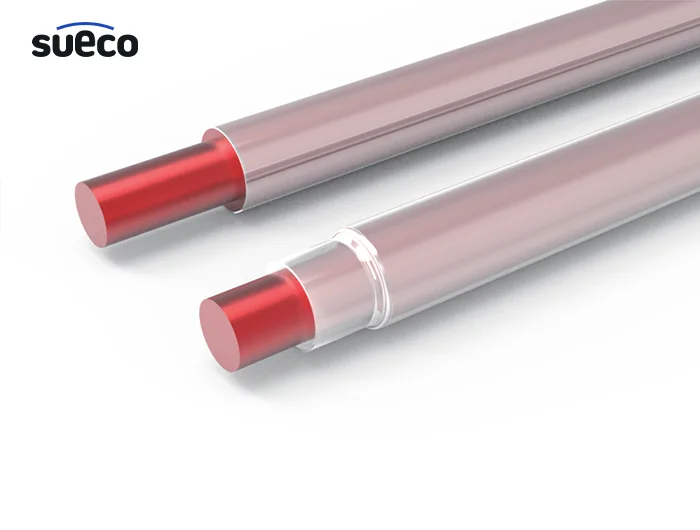

롤러/전선 등의 외피에 사용하여 불소수지 특성을 가지게 하는 열수축 튜브. 의료용 미세 직경의 튜브에서부터 비교적 큰 대구경의 롤커버까지 불소수지 다양한 규격의 제품이 있다.
특성
- 01
내열성, 최대 150~260℃
- 02
내화학성, 대부분의 산알칼리 등에 탁월
- 03
전기절연성, 최고 전기 절연성
- 04
비점착성
- 05
자외성 등 내후성 탁월
- 06
무독성
- 07
난연성
용도
- 화학조 라인의 롤러 커버
- 접착/점착처리 공정 롤러 커버
- 부식성 액체/기체 센서 커버
- 얇은 코팅이 문제되는 테프론코팅 롤러 대체
- 자외선 램프 보호용 커버
- 고온전기로 절연커버
- 일반 PO(폴리올레핀)수축튜브가 견딜 수 없는 고온용
- 고무 실리콘 우레탄롤러 등의 표면 조도 높임
- Paper carrying roll, Expander roll, Banana roll, Bowed roll 등
- 제지 펄프 제조 공정 롤러 커버
- 필름 멤브레인 생산공정 롤러
종류 및 사용방법
1. 소재
- PTFE, PFA, FEP가 가장 많이 사용됨
- FEP 특성 : 최고 200℃, 낮은 수축온도(130~180℃), 높은 빛 투과율
- PTFE 특성 : 고수축비(1/2, 1/4), 저마찰계수, 비점착성
2. 표준제품 형태
- 절단튜브 : 일정한 길이(표준 1.2m or 1m)의 원형 튜브
- 튜브 릴 : 릴에 감겨진 튜브, 몇 개의 튜브가 한 릴에 감겨 있음
- 플랫 릴 : 접혀진(플랫한) 튜브가 릴에 감겨 있음
- 표준제품의 벽두께 : 0.2~0.3mm, 0.5mm, 1.0mm 1.5mm
- 수축비 : PTFE(1:2, 1:4), FEP(1:1.3, 1:1.6), PFA(<1:1.3)

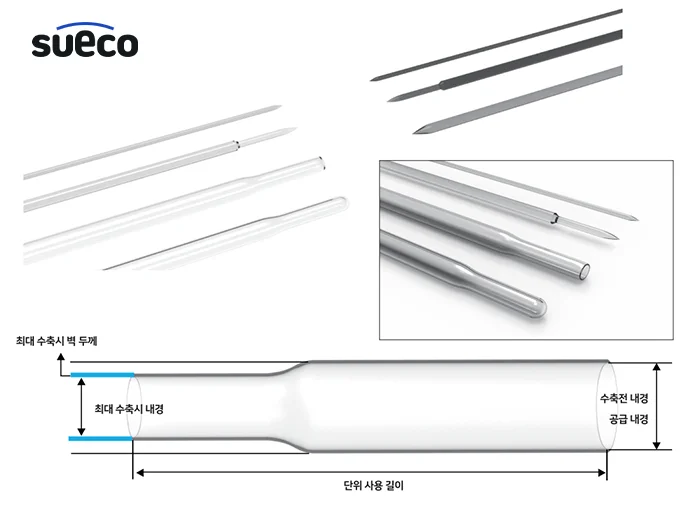

3. 열수축 튜브 표기법
- ① 공급 내경 , 제품 공급시 내경
- ② 최대수축 시 내경 (③최대수축 시 벽 두께)
예) 23--18 ( 0.25) : 수축튜브 공급 내경은 23mm 이며 최대 수축시 내경 18mm, 최대 수축했을 때 벽 두께 0.25mm 튜브를 어떤 길이 절단하여 사용하는 지( ④ 단위 사용 길이)
4. 수축 작업 시 유의 사항
- 사용가능한 최저 크기 튜브 선택, 큰 튜브 사용시 수축 불량 발생
- 수축 온도에 도달해야 수축이 시작됨. 목적물(파이프 등) 예열 시 수축 용이함
- 일반 히트건(Heat gun, 열풍기) 사용 가능하나, (대형롤러) 장시간 작업이 필요한 경우 열풍 온도가 일정하게 유지되는 열풍기 사용.
- 권장열풍기 1.5KW , FEP 최소 200℃ PTFE 400℃이상으로 작업
- 한 쪽 끝을 먼저 수축 고정한 후 천천히 반대방향으로 수축
- 회전시키며 수축
- 일반적인 작업 공정 (PDF 파일)
규격

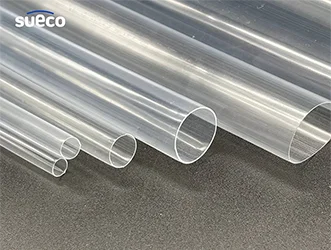

1. FEP
2. PTFE
3. 대구경 롤 커버 (FEP, PFA)
4. 센서 커버 FEP/PFA
한쪽이 막힌 센서 보호용으로 사용되는 열수축 튜브

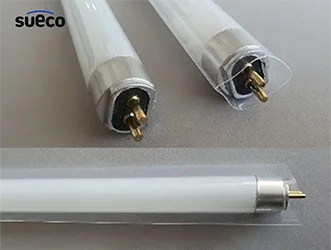

5. 표준 형광등/LED/자외선 램프용 FEP 열수축 튜브
표준T ( T=1/8”=3.175mm) 규격 램프 직경, T5, T8, T10, T12는 표준제품으로 플랫한 튜브를 랜덤릴에 감아 판매
| 규격 | 직경 mm |
|---|---|
| T 2 | 6.35 |
| T 3 | 9.53 |
| T 4 | 12.70 |
| T 5 | 15.88 |
| T 8 | 25.40 |
| T 10 | 31.75 |
| T 12 | 38.10 |
5. 비 표준 규격 상시 제작 가능
비규격 제품 문의 시 아래 내용 확인이 필요합니다.
- (수축튜브를 사용할) 목적물의 종류는?
- 수축튜브 사용 이유는?
- 목적물의 외경은?
- (단위) 사용 길이 및 요구, 두께, 수량은?
- 선호 재질 ( PFA FEP PTFE)은?
- 사용 환경 온도는?
물성
1. FEP PFA PTFE 열수축튜브 요약 물성 비교표
| Technical DATA Summary 테프론 열수축튜브 물성(요약) 비교 | |||
|---|---|---|---|
| FEP | PFA | PTFE | |
| Shrink temp(수축온도) | >120℃ | >200℃ | >330℃ |
| Shrink ratio(수축율) | <1:1.35 (1:1.6가능) | <1:1.3 | 1:2, 1:4 (1:6이상가능) |
| Shelf life(보관기간) | Infinite 영구 | Infinite 영구 | Infinite 영구 |
| Storage temp(보관온도) | <40℃ (상온수축가능) | FEP참조(상온수축가능) | <100℃ |
| Color | Transparent(투명) | FEP보다 조금 낮은 투명도 | Translucent 우유빛 반투명 |
| Toxicity(독성) | Completely non-toxic | Completely non-toxic | Completely non-toxic |
| Working temp(사용온도) | -200℃~+200℃ | -200℃~+250℃ | -200℃~+260℃ |
| Length change(길이변화) | 0~+15% | 0~+15% | ±12% |
| UV resistance(UV내성) | Completely unaffected | Completely unaffected | Completely unaffected |
| Flammability(난연성) | Naturally non 무첨가 난연성 | Naturally non 무첨가 난연성 | Naturally non 무첨가 난연성 |
| Water aborption(수분흡수율) | ≤0.01% | ≤0.03% | ≤0.01% |
| Radiation resistance(내방사선) | 1 megarad | 0.3megarad | |
| Hardness(경도) | D55~56 | D55~60 | D50~65 |
| Melting temp(융점,용접온도) | 280℃ | 320℃ | 330℃ 자체용접불가 |
| Coefficient of friction(마찰계수) | 0.02 | 0.02 | 0.04 |
